.net in the big box

.NET User Group Hamburg

01.11.2017

Frank Pommerening

Senior - Softwareentwickler
Consultant
Softwarearchitekt

frank@pommerening-online.de

AXP Consulting GmbH & Co. KG in Leipzig
Gründung: Mai 2012
Anzahl Mitarbeiter: 8 feste
Branchenfokus: Energiebranche

Consulting (fachlich & IT)
- Requirements Engineering / Projektmanagement
- IT-Fachprozess-Analyse / Dokumentation
Software-Entwicklung
- Microservices, SOA, REST, OOA und OOD
- Microsoft Technologien z.B. .NET (C#), WPF, WCF
- Datenbanken (MS SQL Server / Oracle / MongoDB)

Build .Net Core App

Build inside

Die Anwendung wird im Container während der Imageerstellung gebaut.

Vorteile	Nachteile
Buildserver nicht erforderlich Weniger komplex	Quellcode und Buildabhängigkeiten ggf. im Image enthalten Basisimage größer (SDK erforderlich) i.d.R. entstehen größere Images Buildfehler schwerer zu debuggen

Build outside

Die Anwendung wird unabhängig vom Container erstellt. Die entstandenen Artefakte werden bei der Imageerstellung kopiert.

Vorteile	Nachteile
i.d.R. kleinere Images und Basisimages Build unabhängig von der Imageestellung Quellcode und Buildabhängigkeiten nicht enthalten	Infrastruktur für Build erforderlich Trennung erzeugt Komplexität

Multi-Stage Build

Die Anwendung wird während der Imageerstellung in einem temporären Container gebaut. Die entstandenen Artefakte werden in den finalen Container kopiert.

Vorteile	Nachteile
i.d.R. kleinere Images und Basisimages Buildserver nicht erforderlich Quellcode und Buildabhängigkeiten nicht enthalten	komplexere Dockerfiles Mehrere Quellimages (SDK / Runtime) erforderlich Buildfehler schwerer zu debuggen

Build / Integration Dockerhub

Die Verknüpfung von GitHub und Docker Hub gestattet eine automatische Erstellung der Container mit jeder Codeänderung. schema flow github and dockerhub

Voraussetzungen:

Accounts bei GitHub und Docker Hub existieren
Quellcode inkl. Dockerfile ist in einem Repository auf GitHub vorhanden

Verbindung GitHub und Docker Hub

Login bei Docker Hub
Profil -> Setting -> Linked Accounts & Services

Auswahl des Zugriffs

Autorisierung des Zugriffs
Bestätigung mit GitHub-Kennwort

Automatischer Build

Login bei Docker Hub
Create -> Create Automated Build
Auswahl Herkunft Quellcode (GitHub oder Bitbucket)

Auswahl des Quell-Repository

Konfiguration Docker Hub-Repository
- Namespace (Fix: Benutzer)
- Name (Default: Name des GitHub-Repository)
- Sichtbarkeit (Default: Öffentlich)
- Kurzbeschreibung (Pflichtfeld)

Anpassung Build-Einstellungen (Build-Settings)
- Pfad zum Dockerfile
- Definition Tags
- Verwendete Git-Branches

Prüfung Build (Build Details)

Visual Studio Team Services

Cloudbasierte Komplettlösung für Entwickler von Microsoft

Die Build-Defintion erfolgt über ein Webportal. Die kostenfrei bereitgestellten Build-Agents werden in Windows-Umgebungen auf Azure ausgeführt. Sie erlauben keine Erstellung von Docker-Container. Dafür muss ein eigener externer Build-Agent bzw. Docker-Host bereitgestellt werden.

Zugang / Anmeldung (per Live-ID)

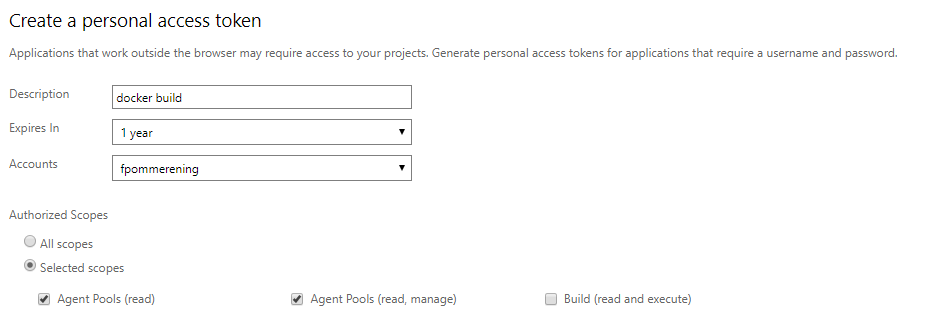

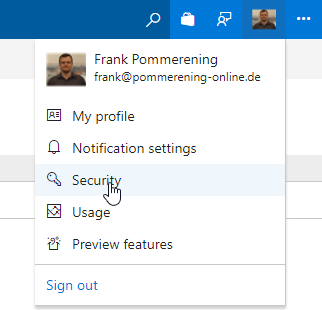

Erstellung Personal Access Token

Der Personal Access Tokel erlaubt dem Build-Agent die Authentifizierung gegenüber den Visual Studio Team Services.

Starten des Build-Agent

docker run -e VSTS_ACCOUNT=username
	-e VSTS_TOKEN=personal_access_token
	-v /var/run/docker.sock:/var/run/docker.sock
	-it microsoft/vsts-agent

Optional:

VSTS_POOL ("Default")
VSTS_AGENT ($(hostname))

Je nach Umgebung z.B. TFS 2017 werden spezielle Tags benötigt.

Defintion Build

Beispiel: Erstellung einer .NET Core 2 Anwendung mit den Container-Erstellung und Veröffentlichung auf Dockerhub.

Herkunft für Quellcode

Visual Studio Team Services
GitHub
Bitbucket
externe Git-Repos
externe Subversion-Repos

Auswahl Vorlage

Auswahl: Empty process

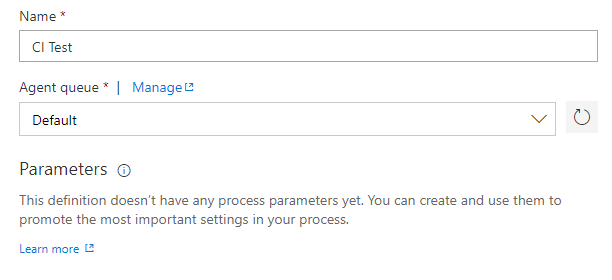

Defintion Name / Build-Agent

Eigenen Build-Agents werden in der Agent queue Default angelegt.

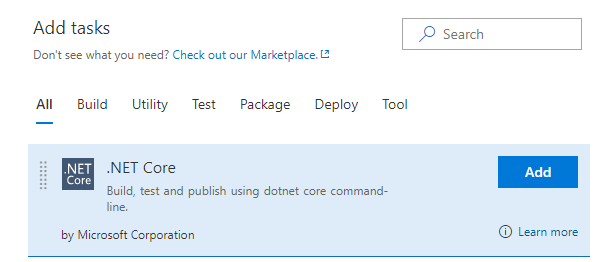

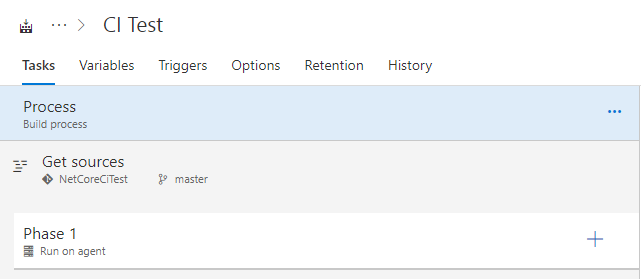

.NET Core Schritte

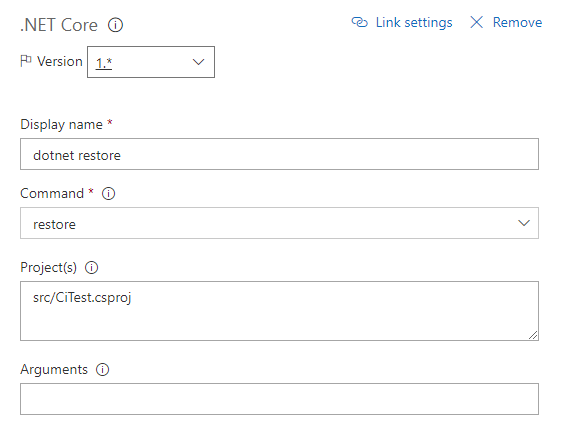

.NET Core Restore

Angabe der Projekt(e) oder alle mit **/*.csproj

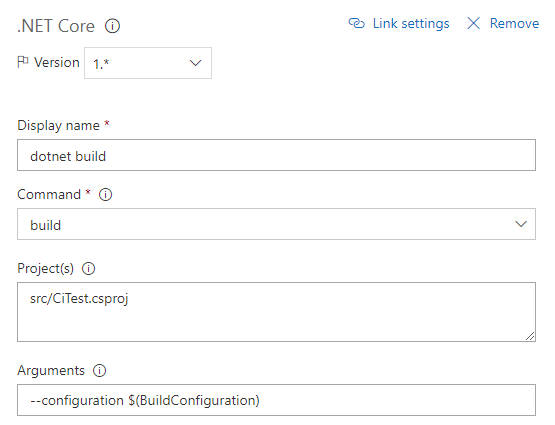

.NET Core Build

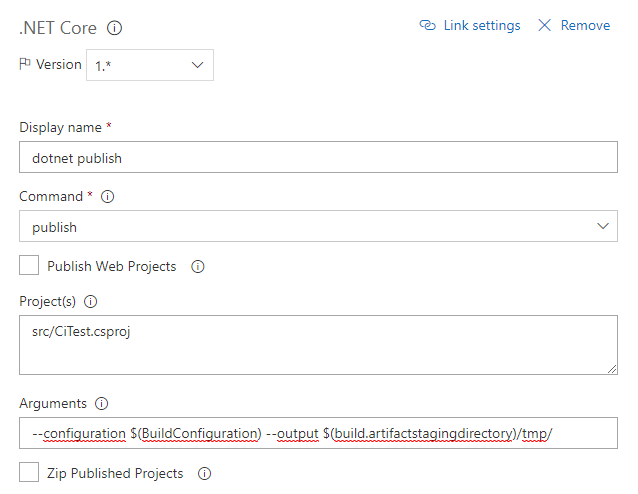

.NET Core Publish

Angabe eines Unterordner unterhalb des Ausgabeordners ist für Docker-Build erforderlich.

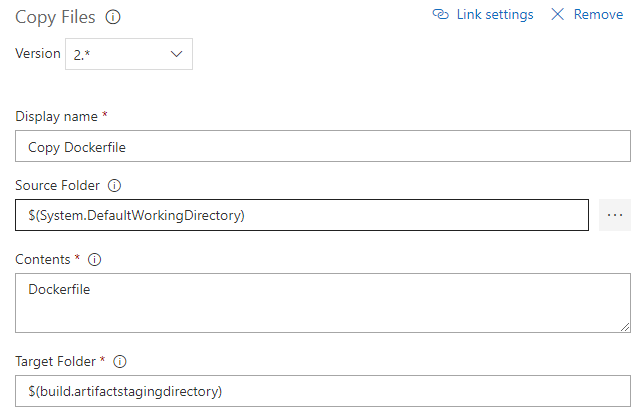

Kopieren des Dockerfile

Das Dockerfile wird vom Quellenordner in den Ausgabeordner kopiert. So liegt es im Build-Context.

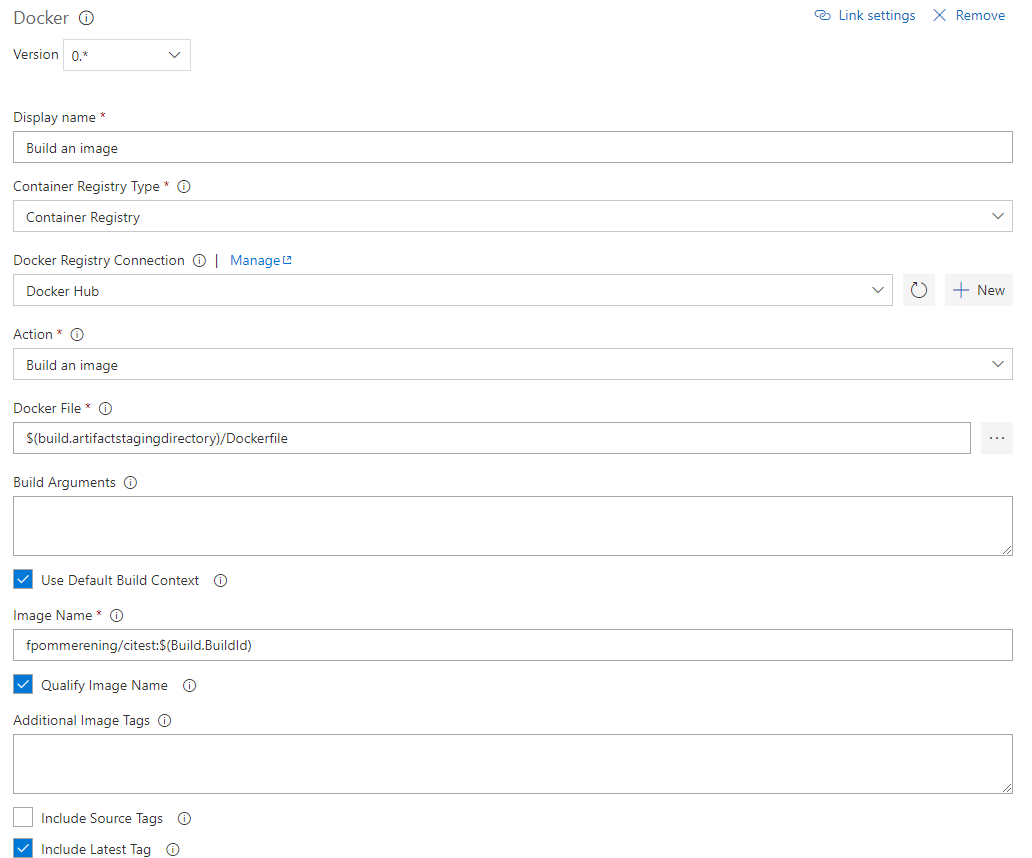

Ausführung Docker-Build

Docker File:
Ausgabeordner/Dockerfile

Image Name:
User/Repo/Build-ID

Optional:
Include Latest Tag

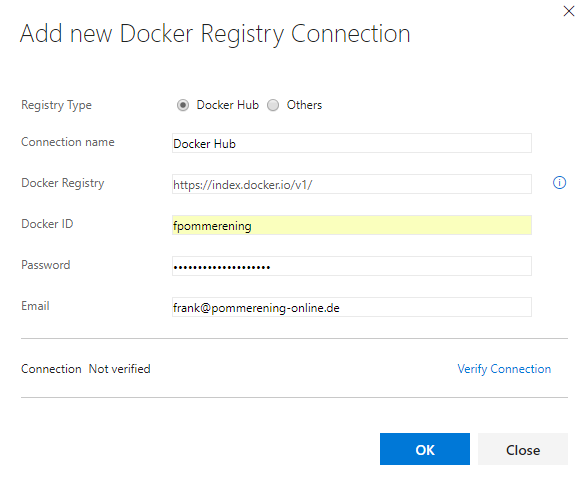

Docker Registry Connection

Verwendung

Abruf privater Images
Push von erstellten Images

Neben dem Docker Hub kann auch eine private Registry verbunden werden.

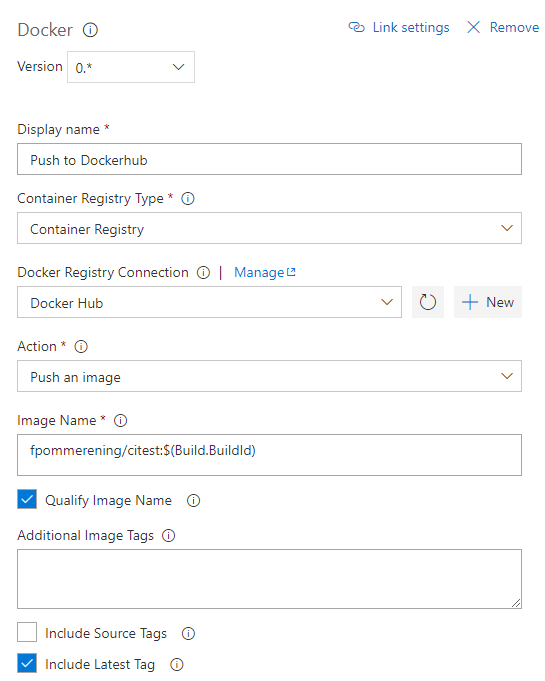

Push zum Docker

Container Registry Type:

Container Registry (Docker)
Azure Container Registry

Docker Registry Connection:
neu erstellen / bestehende wählen

Imagename: siehe Build-Einstellung

Optional: Include Latest Tag

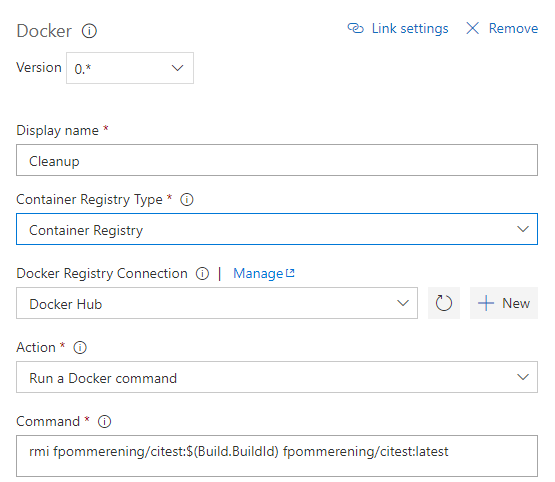

Bereinigung der erstellten Images

Löschen von Images ist keine vordefinierte Aktion deshalb generische Aktion Run a Docker Command wählen.

Befehl:
rmi user/repo/build-ID user/repo:latest

Docker Swarm / Docker Swarm Mode

Container-Cluster über mehrere Docker-Hosts

Docker Swarm Visualizer

Das Tool Docker Swarm Visualizer gestattet eine Übersicht der laufenden Services und Hosts.

Lizenz: Apache GitHub

Verfügbare Container:

Linux x64: dockersamples/visualizer
Linux arm: alexellis2/visualizer-arm
Windows: stefanscherer/visualizer-windows

Docker Swarm

Cluster / Swarm initalisieren

docker swarm init [OPTIONS]

Nach erfolgreicher Erstellung werden der Token und Befehl zum Hinzufügen angezeigt.

Knoten hinzufügen

docker swarm join [OPTIONS] HOST:PORT

-- token Zugriffstoken

Knoten entfernen

docker swarm leave [OPTIONS]

--force, -f Erzwingt das Verlassung und ignoriert Warnungen WICHTIG: die Node muss noch mein Manager abgemeldet werden!

Zugriffstoken anzeigen

docker swarm join-token [OPTIONS] (worker|manager)

Cluster / Swarm aktualsieren

docker swarm Update [OPTIONS]

Docker Node

Knoten anzeigen

docker node ls [OPTIONS]

Detailierte Informationen zu / zum Knoten anzeigen

docker node inspect [OPTIONS] self|NODE

Aufgaben / Prozesse eines Knoten anzeigen

docker node ps [OPTIONS] [NODE]

Knoten aus dem Cluster entfernen

docker node rm [OPTIONS] Node

Knoten vom Worker zum Manager heraufstufen

docker node promote NODE

Knoten vom Manager zum Worker herabstufen

docker node demote NODE

Docker Swarm - Services

Anwendungen die Cluster bereitgestellt werden, werden als Services bezeichnet. Um den Service auf mehreren Nodes bereitzustellen, muss das Image in einer Registry abgelegt sein.

Service erstellen

docker service create [OPTIONS] IMAGE [COMMAND] [ARG...]

--name	Name für den Service
--network	Verwendetes Netzwerk
--publish, -p	Veröffentlicht den Port
--replicas	Zahl der gleichzeitig laufenden Instanzen

Services entfernen

docker service rm SERVICE

Services anzeigen

docker service ls [OPTIONS]

Details zu / zum Services anzeigen

docker service inspect [OPTIONS] SERVICE

Services hoch/runter skalieren

docker service scale SERVICE=ANZAHL

Logs eines Services anzeinge

docker service logs [OPTIONS] SERVICE

Docker Swarm mit
Docker-Compose / Docker-Stack

Docker-Stack ist Teil des Docker-Engine selbst.
Docker-Compose muss u.a. unter Linux manuell installiert werden.

Die Dateistruktur ist ab identisch (V3+). Docker-Compose ignorierte bestimmte Einstellungen.

Docker-Stack kann nur auf einem Docker-Host der Teil eines Swarm (Cluster) ist ausgeführt werden.

Stack bereitstellen

docker stack deploy [OPTIONS] STACK

-compose-file , -c

Name / Pfad zum Compose-File

Stack entfernen

docker stack rm STACK

Stacks anzeigen

docker stack ls

Services eines Stacks anzeigen

docker stack services [OPTIONS] STACK

Docker Swarm - Multiarchitektur

Docker-Swarm verknüpft verschiedene Architekturen:

x64 / ARM
Linux / Windows

Über Label können die Knoten gekennzeichnet werden. Informationen wie das OS bzw. die CPU-Architektur sind bereits vorhanden.

Label setzen

docker node update --label-add KEY[=VALUE]

Label entfernen

docker node update --label-rm KEY

Einschränkungen

Service-Defintion

docker service create --name myservice
--constraint 'node.labels.type == web' myimage:latest

Stack-Definition (Compose-File)


version: "3.2"
services:
myservice:
 image: myimage:latest
 deploy:
    placement:
       constraints:
          - 'node.role == manager'
          - 'node.platform.os == linux'
          - 'node.labels.type == web'
